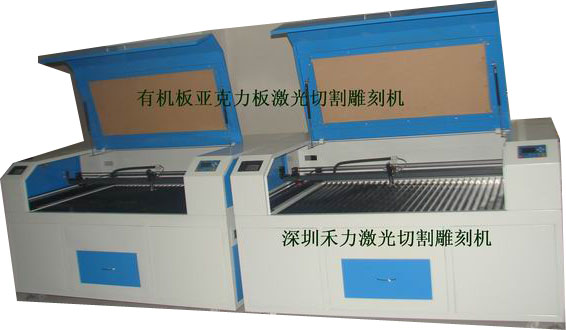

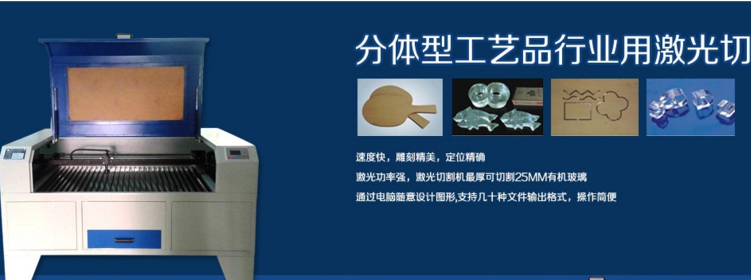

禾力激光切割機簡介
禾力激光CO2激光雕刻切割機是一款專門為裁切行業而設計的機型，下吸風、分體式結構，主要體現速度快效果好切口不發黃的特點。機器采用X軸Y軸細分步進系統，配有三條進口直線導軌，進口三相步進電機，全不銹鐵蜂窩底板平臺，新加坡光路系統，在電路控制系統上采用DSP控制技術，高效穩定的開關電源，USB數據傳輸，使整機工作更穩定，速度更快，其廣泛應用在服裝皮革、箱包手袋、鞋面加工、玩具開料、亞克力切割、工藝品雕刻、電子產品切割等要求較高的行業。
應用范圍 適用于服裝、皮革、燈飾、毛絨布制玩具、電腦繡花裁剪、模型（建筑模型、航空，航海模型，木制玩具）、工藝品、紙制品、廣告裝潢等行業。可雕刻或切割竹木制品、紙張、皮革、毛料、布皮、亞克力、橡膠版、硅膠板、PVC、PET、環氧樹脂、瓷磚、大理石、水晶、玉石、等非金屬材料。
具體特點：
①、 可以對面料、紙張、竹木、布料等眾多非金屬材料進行切割，運用行業廣泛。
②、 同時具備切割、雕刻(含坡度雕刻)和掃描功能，達到一機多用，應用行業廣。
③、 軟件支持AI、PLT、BMP、JPG、DXF、DST多種格式，方便操作。
④、 支持U盤功能，U盤可與主板互拷貝文件，完成全脫機運行，實現文件共享提高工作效率
⑤、 完善的斷電續刻功能，斷電第二次上電時圖形都能實現良好對接，不重復切割節省時間，也保障貴重材料不被切壞。
⑥、 可以在鍵盤上設置走邊框的操作，分為開光切邊框、關光走邊框、及四角打點走邊框三種模式。
⑦、 新增點動距離，可以讓光移動到我們需要的位置。
⑧、 光路系統的反射鏡片、聚焦鏡片均采用全新加坡進口激光鏡片，這大大的節省了激光在空氣傳播中的熱損耗。
⑨、 采用美國進口三相步進電機及驅動系統，配備高精度進口直線導軌；使電機、驅動、導軌完美結合，大大的提高了機器的精確度和速度。
⑩、 運行速度，激光能量實時可調，極大的方便了客戶的操作。
?、 采用LAN接口，雙向通訊，提高傳送速度和準確性，可實現一臺電腦控制多達254臺。
?、 控制系統集成高速切割和精度切割兩種算法，適應于追求快速切割和精度切割的不同用戶群。
技術參數(其中幾款) HL（6040 / 9060 /1390/1810 ）型模型激光切割機廣泛應用于各種非金屬材料：加工效果精美、切割邊沿光滑、無毛刺、無需拋光、無塵屑、無噪聲、無變形、高速度、高效率、高精度
。
加工面積1800*1000 加工速度雕刻0-1500mm/s 切割0-800mm/s
激光功率60/80/100/150W 重復精度±0.05mm
運動系統 CNC控制系統冷卻方式強制水冷及保護系統
工作電壓220±10% 50HZ 整機功率1250W
工作溫度0℃-45℃ 工作濕度5%-95%
控制軟件正版禾力激光軟件支持格式BMP PLT AI DXF DST整機重量200KG
硬件配置
（一）光電部份①．耗材激光管方面，激光管只做基本的測試，真正用起來，很可能出現打火，光斑變散，功率短時間內不穩定，不發光等現象，禾力選用激光管，從入檢、質檢、品檢，老化、壽命評估全面檢測，都能很好的保證激光管的穩定性和使用時間。②．激光電源是切割機重要部禾力電源采用原裝元件，平均三年無故障、輸出功率更穩定，即使工作時間再長，也不會因元件發熱影響激光管的功率。③、采用進口鉬反射鏡，具有不怕摔、散熱能力好，不會像一般玻璃鍍層鏡片容易脫落、擦花、易碎等缺點！
（二）運動系統：禾力激光機配置進口三相步進電機及驅動器；專業的進口六均衡直線導軌更適合雕板行業，其精度達到±0.5MM，比普通滾輪式型材導軌運動精度更高，使用壽命提高2倍上以；高精度同步輪同步帶。
（三）切割臺面：可選配蜂窩平臺，刀條平臺，并配下吸風，配空壓系統切口齊整不發黃。
（四）操作控制：①．觸摸式薄膜按鍵，中英文雙語標示，更人性化；②．大屏液晶顯示屏；
（五）冷卻系統：工業冷水機（風冷/水冷），標準型水箱（客戶可根據實際加工情況選擇）。
軟件功能
①、先進顏色管理，支持256種顏色、隨意定義雕刻次序，全部或部分一次性輸出，任你選擇。
②、與AutoCAD、CorelDRAW、Photoshop、田島刺繡軟件（TAJIMA）（繡花都是用這種軟件，很普及）及各種圖形軟件無縫對接；AutoCAD、CorelDRAW直接原圖輸出，不必另外導出導入，操作流程簡化并且節約時間。
③、陣列加工：軟件自動陣列實現批量加工，精確控制生產數量。
以上是激光切割機的詳細信息，如果您對的價格、廠家、型號、圖片有什么疑問，請聯系我們獲取激光切割機的最新信息
激光印章機主要組成部分：主要包括氧化碳激光器、激光電源、反光原件、聚焦原件、操作面板、夾具、數控系統和排氣、水冷系統等。
工作原理：
激光印章機是半自動化數控機床的一種，是通電腦操作平臺控制的一種機械組合工具。激光發光器是通過電能轉化成熱能的工作原理，高溫使物件氣化形成章體形狀。
附件清單：
1、激光機一臺 2、激光機軟件一套 3、輸出電纜一根
4、電源線一根 5、水冷水泵一臺 6、離心式抽風機一臺、風管一條
7、電磁式空氣壓縮機一臺 8、排插一個
使用注意事項
本設備是集高壓、低壓及微電與一體的為您的安全，使用時請嚴格遵守注意事項。
一． 電腦和雕刻機必須同向擺放，易于觀察和操作機器運轉。
二． 使用前必須有足夠的空間安置設備，以便排放廢氣和接地。
三． 使用設備時工作人員嚴禁離開工作場地，以免突然發狀況出現，導致?lián)p失的擴大。
四． 注意使用電壓和周圍有無高壓使用設備干擾，電壓不得出現過高和太低等現象，如有此類現象請先處理合理或安裝
五、工作中使用的冷卻水必須保持純凈（最好使用純凈水，減少水垢的沉積，水溫不得超過25攝氏度）及管道的暢通。
六、雕刻機工作時根據不同的物件選擇不同的雕刻方法及雕刻電流。
七、雕刻機在連續工作3小時后，必須停機半小時再使用。
設備的接地保護
激光印章機是集高壓、低壓和微電處于一體，所以地線的保護對所有者和設備及其重要。不接地線和地線接的不合格不允許開機使用，用戶在不按說明書要求造成的后果，本公司不承擔任何責任。
一． 地線和接地極不得少于兩根，地線以不小于直徑2mm塑料多股銅線為宜。接地極要求鍍鋅圓鋼直徑20mm或鍍鋅三角鐵45mm*45mm以上，深度不小于兩米，接地極應埋在潮濕的土壤中。
二． 地線和地極應通過鍍鋅螺絲緊固，并把地線緊固在設備地線柱上。
三． 同時應把微機也充分接地，以防止靜電干擾激光設備的正常使用工作。
四． 每根電線的周圍加注含鹽量不低于550g的食鹽水溶液兩根地線垂直距離不小于2.5m。
安裝與操作指南
第一節安裝
一． 本產品工作環境必須處于干燥，干燥的環境下，機體放置在穩定的工作平臺上，不得傾斜，與微機同向擺放，接好地線，搬運中不能碰撞機殼，以免損傷外表或使光路偏移。
二． 電器的連接，本設備使用交流220V，50Hz電源，并確認保
險絲的承載限度。本設備額定功率=60W啟輝電流=2mA，本設備要求配置相應的穩壓裝置。
三．水冷裝置，操作臺面后方放置盛水器血，注滿純凈水，連接好水泵，注意進出的順序。一端連接水泵，一端放入器血中。注意水管不要扭曲，保持水流暢通（以后經常觀察水泵的使用狀況，以免以外造成的設備損害）。
四．風機的安裝，把風機與風管連接好，保證廢氣的暢通排出，并經常定期打掃風機中的煙垢（一般按2個月為一個周期）。
第二節 控制面板的介紹
控制面板的依次順序是電流表、測位電流調節、雕刻電流調節、坐標開關、激光開關、測位雕刻轉換開關和光標組成。
電流表：是激光在工作中所指示的電流指數。電流指示一般在0~30mA間擺動，一般不超過15mA。
測位調節旋紐：是在測位狀態下調整激光電流強度的調節器。
雕刻調節旋紐：是在雕刻狀態下調節激光電流強度的調節器。
坐標開關：是總電源的開關器，打開此開關機械部分會回到初始狀態，即所謂的“復位”。
激光開關：是控制激光電源的開關，在工作中此開關必須打開。
測位雕刻裝換開關：是在工作中根據需要激光強度的轉換，在加工物件時打雕刻狀態即使用雕刻電流。此開關斷開是測位狀態，閉合為雕刻狀態。
第三節 連接與調試
雕刻機的后方是電源線和輸出線的接口，依次連接好。再把水泵和風機連接好，水泵接通，使激光管冷卻水正常循環，風機吸風正常，方可打開雕刻機總電源開關。
臥式機的調試
一、 開機前先調整好激光頭焦距位置，激光頭距臺面夾具位置為50毫米，上下誤差為2毫米，此位置是雕刻的最佳狀態。
二、 先打開電腦，把軟件安裝完畢設置好參數，然后打開機器坐標開關，內指示燈亮，小車正常復位至初始狀態。打開激光指示燈亮，另一開關打到測位狀態。
三、 光路的調整，臥試機是由三個反光鏡和一個透鏡組成的激光傳導光路系統。注意激光為不可見光，在調試中千萬不要將手、頭探入反光鏡光路中以免發生危險。檢查光路是否準確，把三個反光鏡反射在一個點上，這需要耐心的調試，直到匯聚在一個點上為宜，否則會出現斷光或漏筆畫的現象。調整光路中請用測位電流，測為電流小于或等于5MA即能在紙上出現清淡燒痕為佳。
方法：先將紙膠帶粘貼在第一個反光鏡上（靠緊激光管位置的）看激光打在中間位置，如不正，請調節第一個反光鏡直至符合要求。再把紙膠帶粘貼在第二個反光鏡上，把由第一個反光鏡發射的激光打在第二反光鏡中間，如果不正請調整第一個反光鏡角度直至符合要求。把紙膠帶粘貼在第三個反光鏡口上，調整第二個反光鏡讓光路反射在中間位置。最后在激光頭下方焦距位置放一張硬紙板，輕微點擊光標（電流為5MA左右）能輕松穿透紙板，即光路調整完畢。
注意：光路的調整至關重要，必須嚴格遵守說明步驟，以免出現人員意外傷害或設備損壞。
四、光路調整后，把激光的開關打到雕刻狀態。調整雕刻旋紐使雕刻電流在7~15MA之間，這是根據雕刻深度、材料或雕刻精度來選擇雕刻電流的，加工不同的物件選擇不同的電流參數。最大雕刻電流不要超過15MA.
五、調整夾具的適度，根據加工物件的大小調整夾具，固定牢固，以免在工作中活動，確保精度，最后操作軟件雕刻。
第三章 設備的保養與維修
第一節 維護與保養
注意:設備在維護前一定要先切斷所有電源！
一． 光系統的維護：聚焦鏡和反光鏡是一中鍍膜激光材料，是設備的重要組成部分，直接影響雕刻機效果。在保養過程中，用脫脂棉沾少許75/100以上的乙醇輕輕擦拭鏡片表面。一般聚焦鏡的維護周期是按一月一次（是根據工作環境和工作量而定）。注意此工作應在停機十分鐘后進行。
二． 傳動部分的保養:傳動部分包括X軸和Y軸傳動，X軸是小車和橫梁組成的，Y軸是直線導規和直線軸承組成。傳動部分要經過加注粘稠度較小的機油做潤滑劑。并保持導規和機體的清潔。
三、風機和水泵的保養：風機是排放雕刻工作中所生產的廢氣設施，及時將廢氣排出室內，減少對室內的污染和對設備的腐蝕，對延長設備的使用壽命至關重要。定期清理風機中的廢氣物。水泵是對激光管起冷卻作用的設施，它直接關系著激光管的使用壽命，如水泵循環功能不好，會導致激光管的報廢，所以必須經常檢查水泵的運轉狀況。
四，換冷卻水，保持水質的純凈，減少對激光管的污染，建議使用純凈水。
五：工作環境溫度保持在0度以上，并保持室內的干燥，清潔。夏季的溫度過高時要及時換冷卻水和安裝通風設施。冬季室內溫度過低及時按裝取暖設備，以免結冰凍裂激光管。
常見為題及排除方法
一：激光部分
故障現象 可能原因 排除方法
開機后機器無反應
電源線松動或保險絲熔斷
檢查電源線或更換保險絲
雕刻指令發出后雕刻機不執行命令
輸出電纜松動或和計算機暫時脫機
關閉計算機檢查輸出電纜重新啟動
雕刻時不出光電流表不指示，點擊光標也不出光
激光管老化，接頭松動，信息傳導部分損壞
檢查激光管是否老化，接頭是否松動
雕刻筆畫太細或太粗
光路不正，機械傳導受阻，小車輪松動，反光架松動
重新調整光路，減產機械部分，小車輪反光架，并固定好
雕刻時出現線條彎曲或刻章錯位
雕刻機械部分，皮帶松動，Y軸電機配合不緊，地線不好
檢查機械部分查看皮帶Y軸電機連軸器是否松動接地線
印章底部不平
加水不均勻，皮帶松動，材質不好，光路不正，電壓不穩，激光管老化，靜電干擾
用吸水較好的紙張均勻加水，調整光路，皮帶，檢查電壓，激光管，接地線
小車走不動忙活前后不能運轉，發出異常聲音
檢查小車部分有無卡住地方，前后有無受力部位
重新調整機械部分
二：計算機部分
故障現象
可能原因
排除方法
刻章同一地方出現不正常問題
排版有問題，并口有問題
重新排版，換計算機，檢查并口
雕刻時電腦死機
地線接觸不好，軟件缺少文件，電腦有病毒運行程序感染
重接地線，重新安裝軟件，殺毒或重新建系統
開機不復位，拔掉輸出線可以復位
電腦靜電太大，輸出線有問題，并口壞
接地線，換輸出線，檢查并口，換電腦
如有疑問請查閱手冊，如不能排除問題，請致電咨詢！聶小姐18002502550
